LED显示屏的显示效果及壽命，很大程度上取決于驅動芯片的性能優劣。LED屏廠在進行led显示屏驅動芯片的導入时，更多的是關注显示效果，譬如低灰是否显示一致，漸變是否过渡均勻，斜掃是否有暗亮点，開短路情况等，这些測試項会展現給終端客戶。

　　显示效果的測試，是最重要的一步，但也是第一步。

　　对驅動芯片有更深入的認識，可以使我们LED显示屏的性能及壽命有更清晰的評估。現在，越来越多的屏廠工程师，在進行驅動芯片導入时，開始關注芯片本身的工作环境及工作方式。譬如，驅動電流的一致性，REXT電壓的一致性，芯片VDD尖峰，驅動端口的波形等等。

　　LED显示屏驅動端口振蕩現象

　　驅動芯片的OUT驅動端口，直接與LED燈相連，是驅動芯片最核心的部分。鑒于振蕩給LED显示屏带来的諸多危害，本文将針对某些驅動芯片存在的端口振蕩问題做簡單介紹，並分析其産生的原因及改善方式。

　　測試方法

　　電源为5V40A電源，带單个模組。模組正常点亮，用示波器探头，接地端連接模組地線接入口，探头接触驅動芯片的驅動端口。

　　測試結果

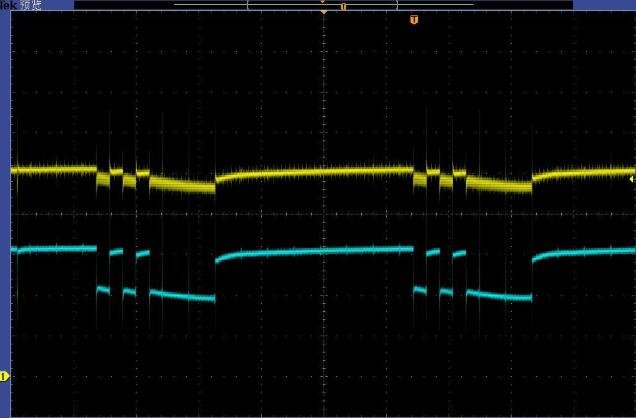

　　市场某主流驅動芯片在干擾較大的模組上(譬如P10静态等)，出現了端口振蕩現象。

　　SM16016/SM16026在干擾較大闆型上，沒有出現振蕩現象

　　某主流IC在干擾較大闆型上，出現振蕩現象

　　振蕩的危害

　　端口的振蕩，带来了諸多危害：

　　显示效果差

　　芯片內部的恒流反饋环路，在穩定的工作狀态下，才能达到理想的恒流效果。端口振蕩，芯片無法达到恒流。更需说明的是，此類易振蕩的芯片，在低灰时，仍然会有振蕩发生，嚴重影響低灰效果。对一致性要求較高的全彩屏而言，屏廠花了恒流芯片的錢，比用了恒壓芯片甚至更差的效果。

　　LED燈的使用壽命大幅度降低

　　從振蕩波形可知，LED燈的负极一直在電壓差为2V，频率20MHz左右的類正弦波下工作。較大的電源尖峰、瞬态大電流、持續极高频的開關会降低LED燈的使用壽命。

　　電源波動大，降低電源壽命

　　如果5V40A電源滿负载工作，即40A電流负载，那麼对于電源来講，電流變化将是安培級電流在20MHz左右持續振蕩。直流電源輸出端電容，在較高频率的大電流波動下，等效內阻发热，降低壽命，進而造成更大的模組尖峰。損壞的不僅僅是電源，而是模組上所有的元器件及驅動芯片。

　　EMI超标

　　持續频率20MHz的類正弦波，每个驅動端口的電流變化在0mA到40mA左右，電源則是安培級電流在20MHz左右持續振蕩。这樣会導致整个箱體，在20MHz左右频率点上的dBuV值疊加，最終導致EMI在該频率点易超标準。

　　模組電容异響

　　電容響聲往往是由于電容发热損壞造成。同理于電源電容，端口振蕩会更易造成電容損壞並发出异響。

　　振蕩的原因及防範措施

　　振蕩原因

　　以恒流源驅動芯片應用方案为例解释OUT端口振蕩現象。

hello 技術宅傾囊相授：LED显示屏振蕩问題研究  LED显示屏,技術 技術 forum

　　系统應用图(含寄生参數)

　　電感L0、L1……LN是系统電源走線上的寄生電感，電容C0是走線寄生電容。

　　系统電源VIN上電时，OUT端口電壓下降超过LED燈電壓降後，OUT端口開始輸出電流，寄生電感L0~LN上的電流发生變化，因此系统電源走線上的電壓出現紋波。

　　上图中，OUT端口輸出電流開啟，端口寄生電感L上産生電壓突波，同时電源VIN存在電壓紋波，因此芯片OUT端口出現較大幅度的電壓紋波。

　　LED显示屏上所有的LED燈同时被点亮，即屏上所有驅動端口開啟輸出電流，在此瞬间OUT端口的電壓紋波来源：1)芯片OUT端口寄生電感産生OUT端口電壓紋波;2)各条電源或者地線上的寄生電感導致系统電源VIN上産生電壓紋波，串聯傳輸至芯片OUT端口。

　　另外，增加驅動端口響應时间的做法，会造成低灰显示效果差的问題。

　　防範措施

　　從上述分析可知，避免端口振蕩的措施为：

　　1， 驅動芯片穩定性：更換穩定性更好的驅動芯片，從源头上避免振蕩出現。

　　2， 模組走線優化，減少寄生電感：盡量采用地線，電源線鋪铜的方式，但是受限于闆上空间限制，改善空间不大。

　　3， 模組電容加大：会带来成本的增加。

　　結語

　　由于市面上某些驅動芯片的內部穩定性較差，在闆上寄生電感影響下，出現驅動端口振蕩的问題。这樣会導致显示效果差、縮短LED燈及電源壽命、更高的EMI、電容异響等问題。
